Blokada wyłączników mocy NZM – mała, średnia, duża: CBL-001K, CBL-002K, CBL-003K
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

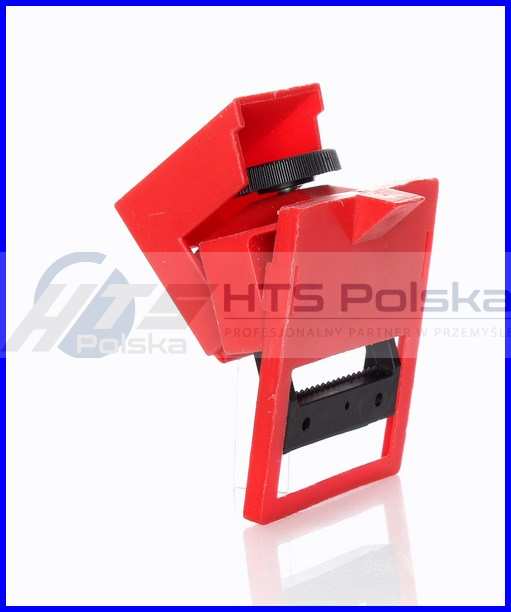

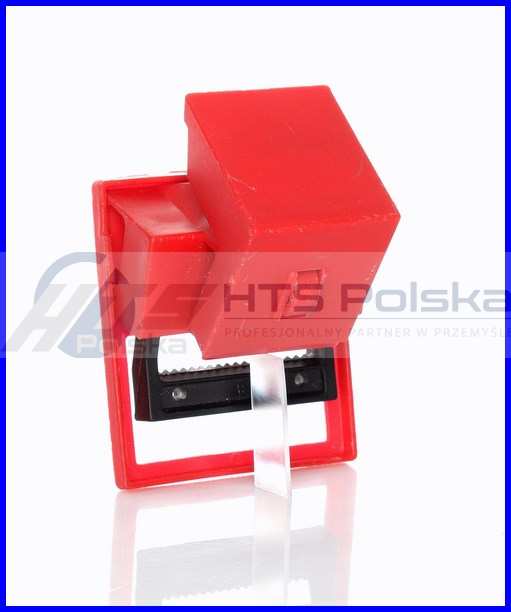

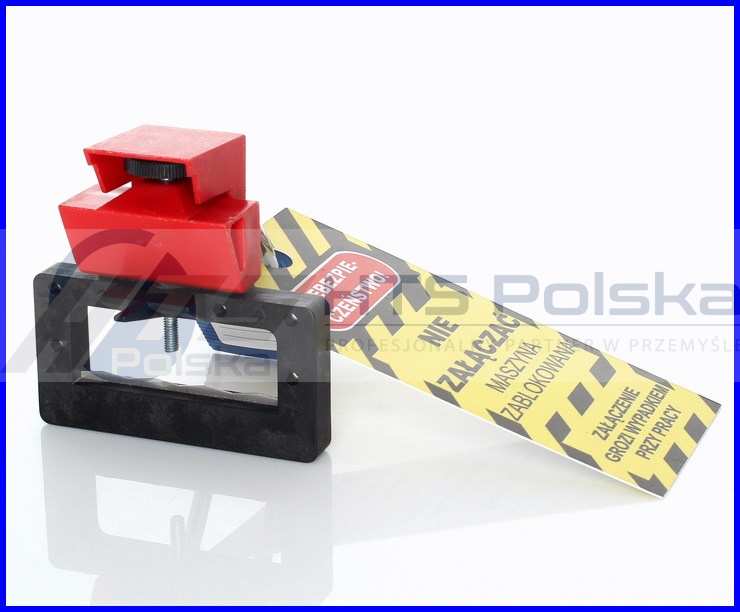

Blokada wyłącznika mocy NZM z serii CBL służy do mechanicznego zabezpieczenia dźwigni aparatu w pozycji wyłączonej. Zacisk dokręcany ręcznym pokrętłem pozwala zamocować blokadę bezpośrednio na dźwigni, a zamykana pokrywka zabezpiecza pokrętło przed poluzowaniem po założeniu kłódki.
Najważniejsze parametry
| Parametr | Wartość |
|---|---|
| Modele | CBL-001K / CBL-002K / CBL-003K |
| Typ produktu | blokada wyłącznika mocy NZM |
| Zastosowanie | wyłączniki jedno- i wielobiegunowe; rozłączniki mocy po sprawdzeniu dopasowania |
| Materiał | polipropylen oraz nylon wzmocniony włóknem szklanym |
| Blokowane położenie | wyłączone |
| Mocowanie | zacisk na dźwigni dokręcany pokrętłem ręcznym |
| Zabezpieczenie pokrętła | pokrywka zabezpieczana kłódką LOTO |
| Liczba miejsc do założenia kłódki | 1 |
| Średnica pałąka kompatybilnej kłódki | 5 lub 6 mm |
| Elementy dopasowujące | zdejmowane nakładki dołączone do blokady |

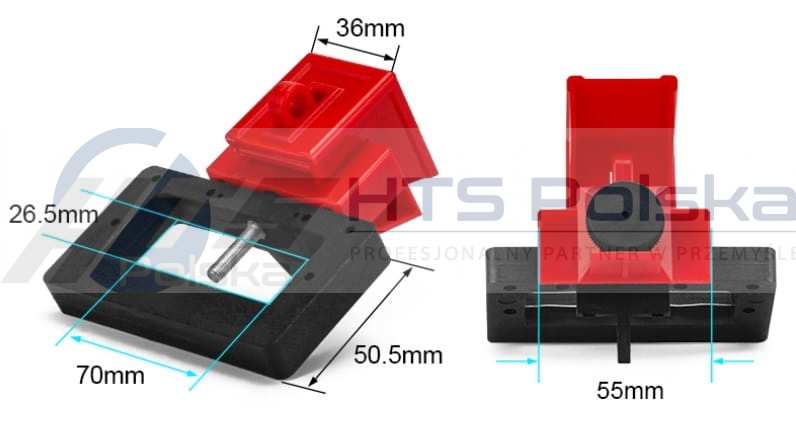

Dostępne rozmiary
| Model | Wariant | Rozmiar dobierany do szerokości dźwigni |
Wymiary blokady w pozycji zamkniętej — długość × szerokość |
|---|---|---|---|

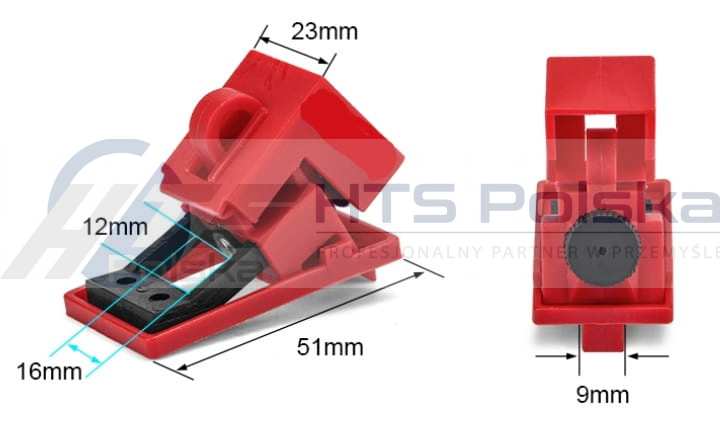

| CBL-001K | mała | 16 mm | 55 × 29 mm |

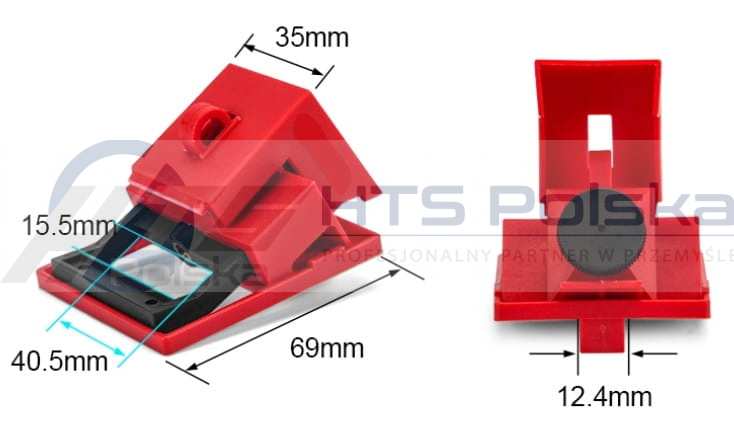

| CBL-002K | średnia | 38 mm | 55 × 60 mm |
| CBL-003K | duża | 63 mm | 93 × 95 mm |
Blokada CBL-001K dedykowana jest do aparatów o napięciu 120/277 V, a CBL-002K i CBL-003K — 480/600 V. O dopasowaniu blokady decydują jednak przede wszystkim wymiary i konstrukcja dźwigni, a nie samo napięcie aparatu.
Zastosowanie i dopasowanie

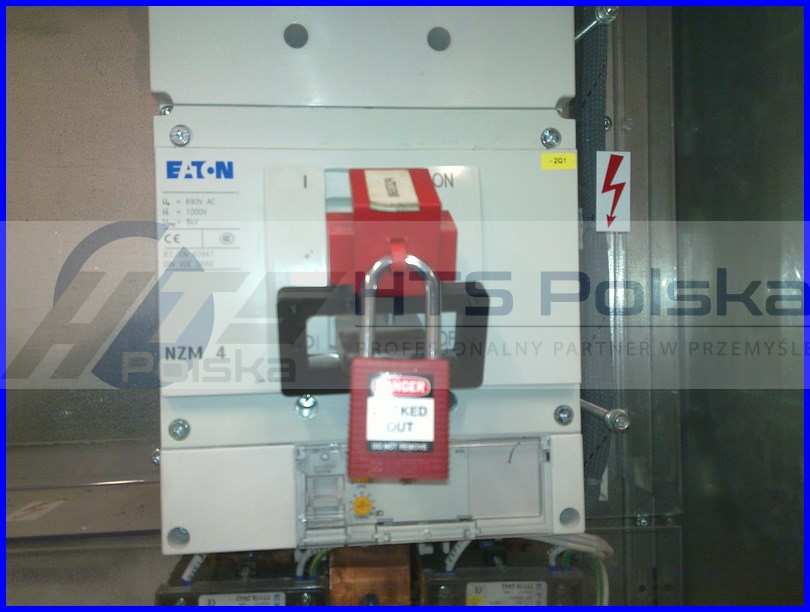

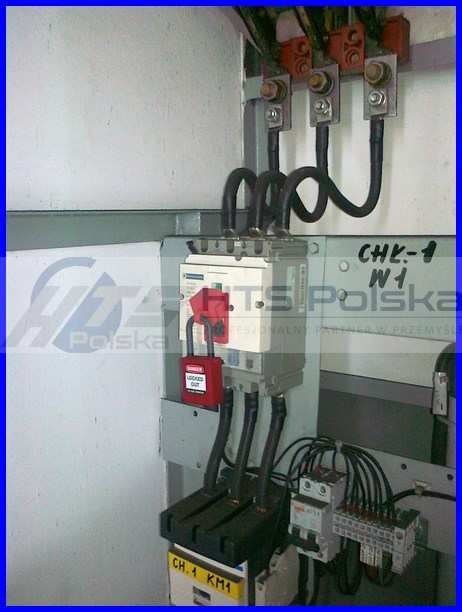

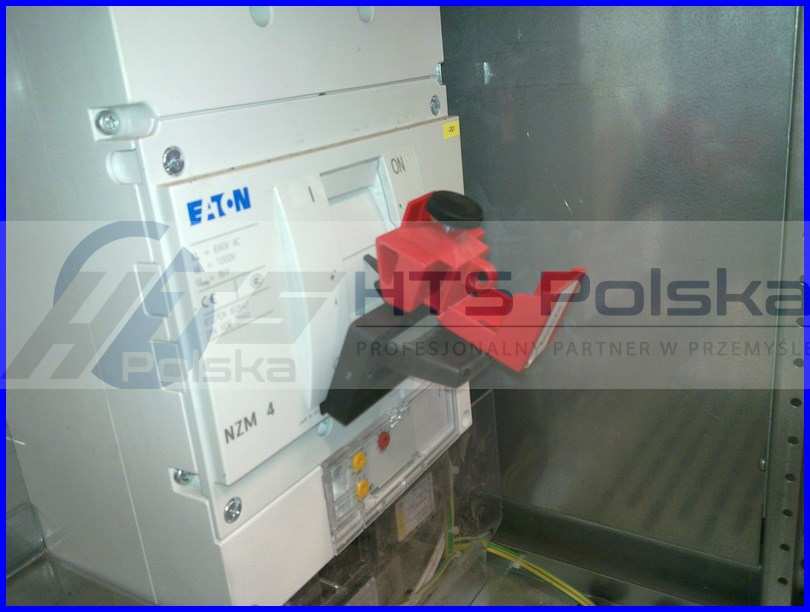

Blokada jest przeznaczona do zabezpieczania wyłączników podczas przeglądów, napraw i konserwacji. Przy doborze do wyłącznika NZM lub zastosowaniu jako blokada rozłącznika mocy trzeba sprawdzić szerokość, grubość i kształt dźwigni oraz ilość miejsca wokół aparatu.
Blokadę rozłącznika mocy NZM należy dobierać do konkretnego wykonania urządzenia. Warto również uwzględnić miejsce potrzebne na zamknięcie pokrywki i założenie kłódki.
Do innych konstrukcji aparatów dostępne są także pozostałe blokady wyłączników elektrycznych.
Montaż

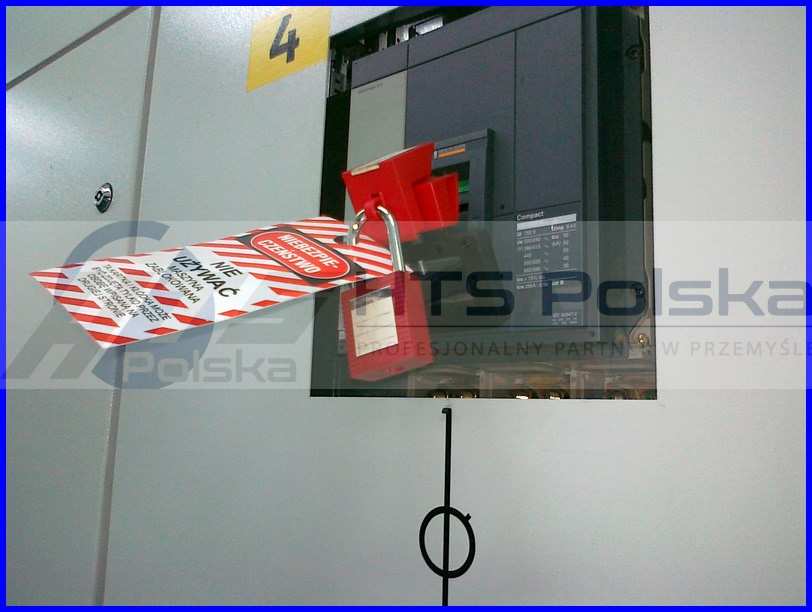

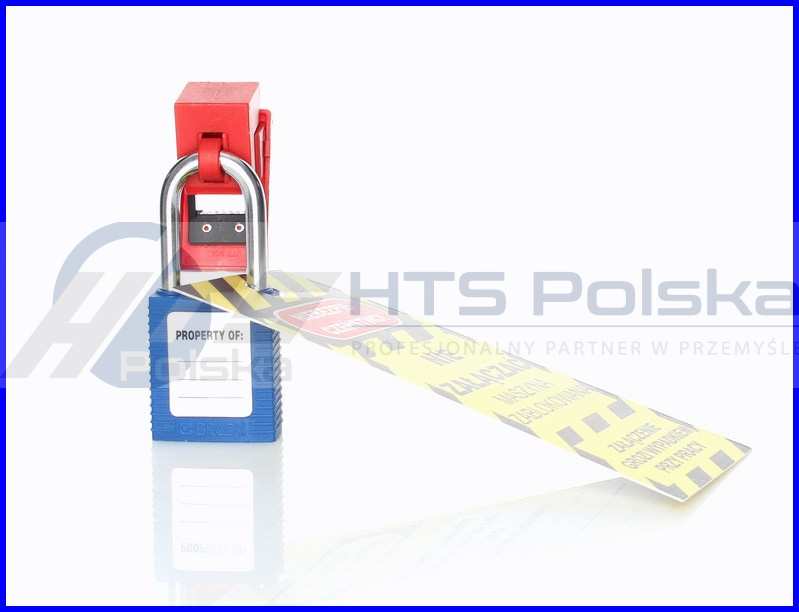

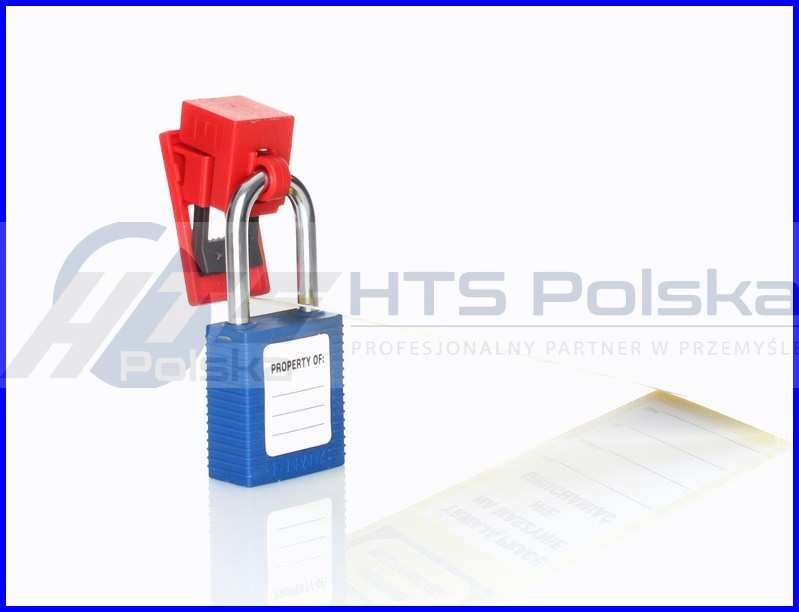

Blokadę zakłada się na dźwignię ustawioną w pozycji wyłączonej i zaciska ręcznym pokrętłem. Następnie zamyka się pokrywkę osłaniającą pokrętło i zakłada kłódkę bezpieczeństwa LOTO z pałąkiem o średnicy 5 lub 6 mm.
Zdejmowane nakładki pozwalają dopasować sposób mocowania do konstrukcji zabezpieczanego elementu.
Zakres dostawy
Oferta obejmuje jedną blokadę w wybranym rozmiarze — CBL-001K, CBL-002K lub CBL-003K — wraz z dołączonymi nakładkami. Wybór rozmiaru nie oznacza zakupu zestawu trzech blokad.

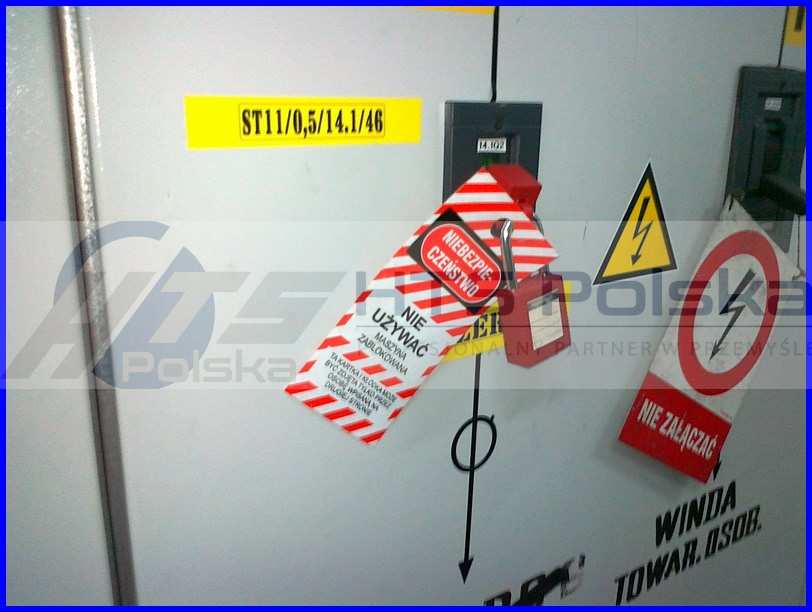

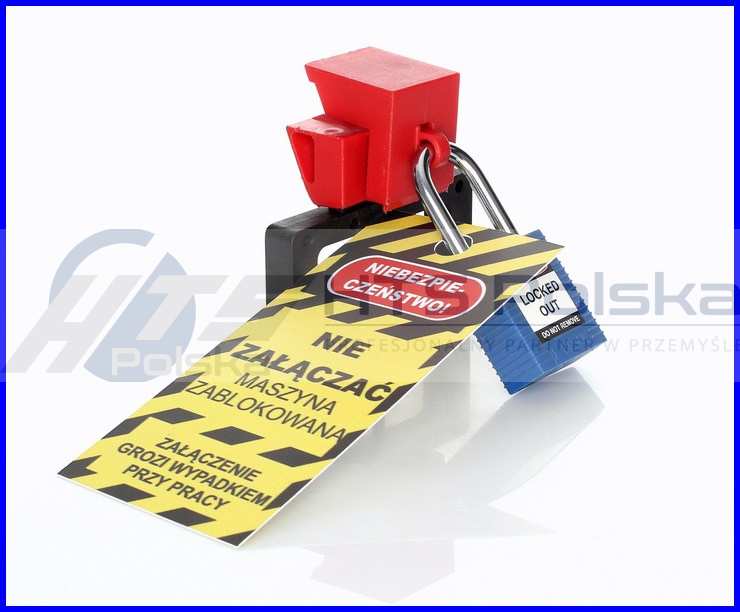

Oferta dotyczy samej blokady — kłódkę należy zakupić oddzielnie. Do oznaczenia zabezpieczonego punktu można dobrać zawieszkę ostrzegawczą Tagout.
Film instruktażowy - montaż blokady lockout typu CBL
Aby zamontować blokadę CBL na wyłączniku WIS należy dokręcić pokrętło na dźwigni przełącznika, nałożyć pokrywkę osłaniającą pokrętło i zabezpieczyć kłódką lockout.
