Uniwersalna blokada zaworów kulowych UVL-201K - MAŁA BAZA + ramię blokujące + linka (opcjonalnie)

Uniwersalna blokada zaworów kulowych UVL-201K

Uniwersalna blokada zaworów do systemu Lockout Tagout posiada modułową konstrukcję, dlatego też jest jednym z najbardziej uniwersalnych narzędzi Lockout Tagout.

Blokada posiada szerokie możliwości zastosowania, ponieważ skutecznie blokuje zawory kulowe i motylkowe.

Blokada do systemu LOTO UVL-201K składa się z modułów:

• jednostki podstawowej MAŁEJ (UVL-001K) oraz
• ramienia blokującego (UVL-004K)

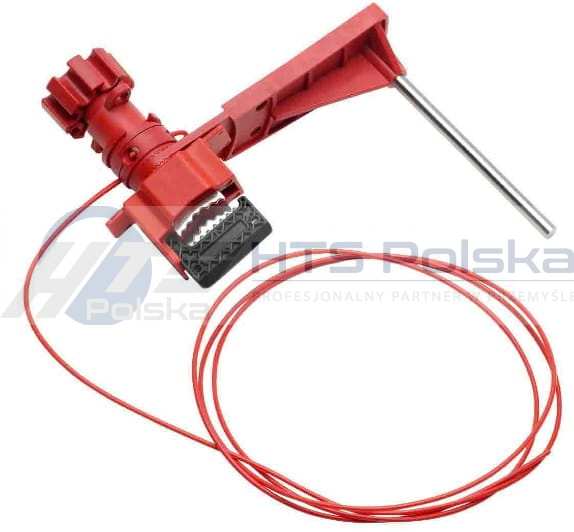

• linki - (UVL-005K) - opcjonalnie (do dokupienia).

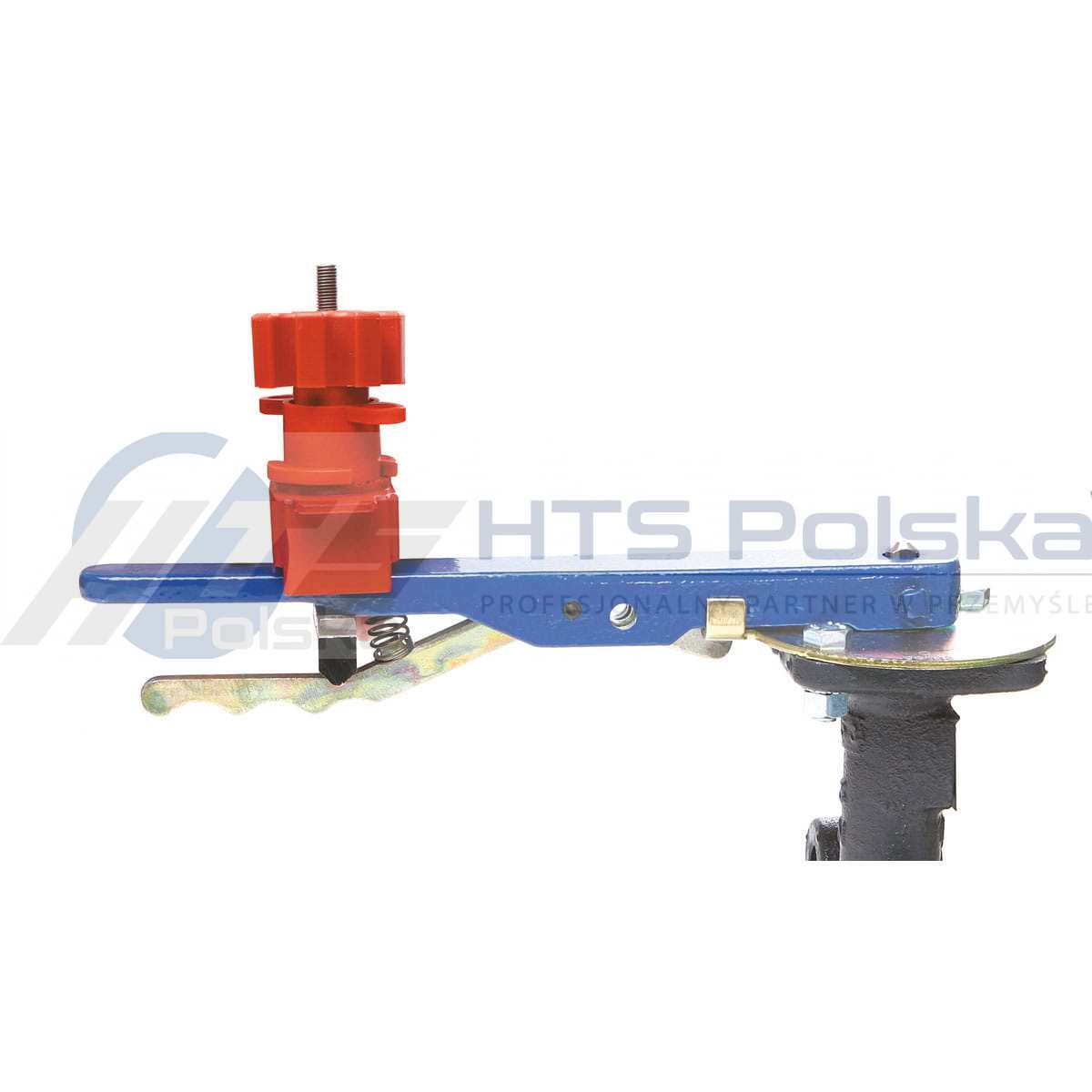

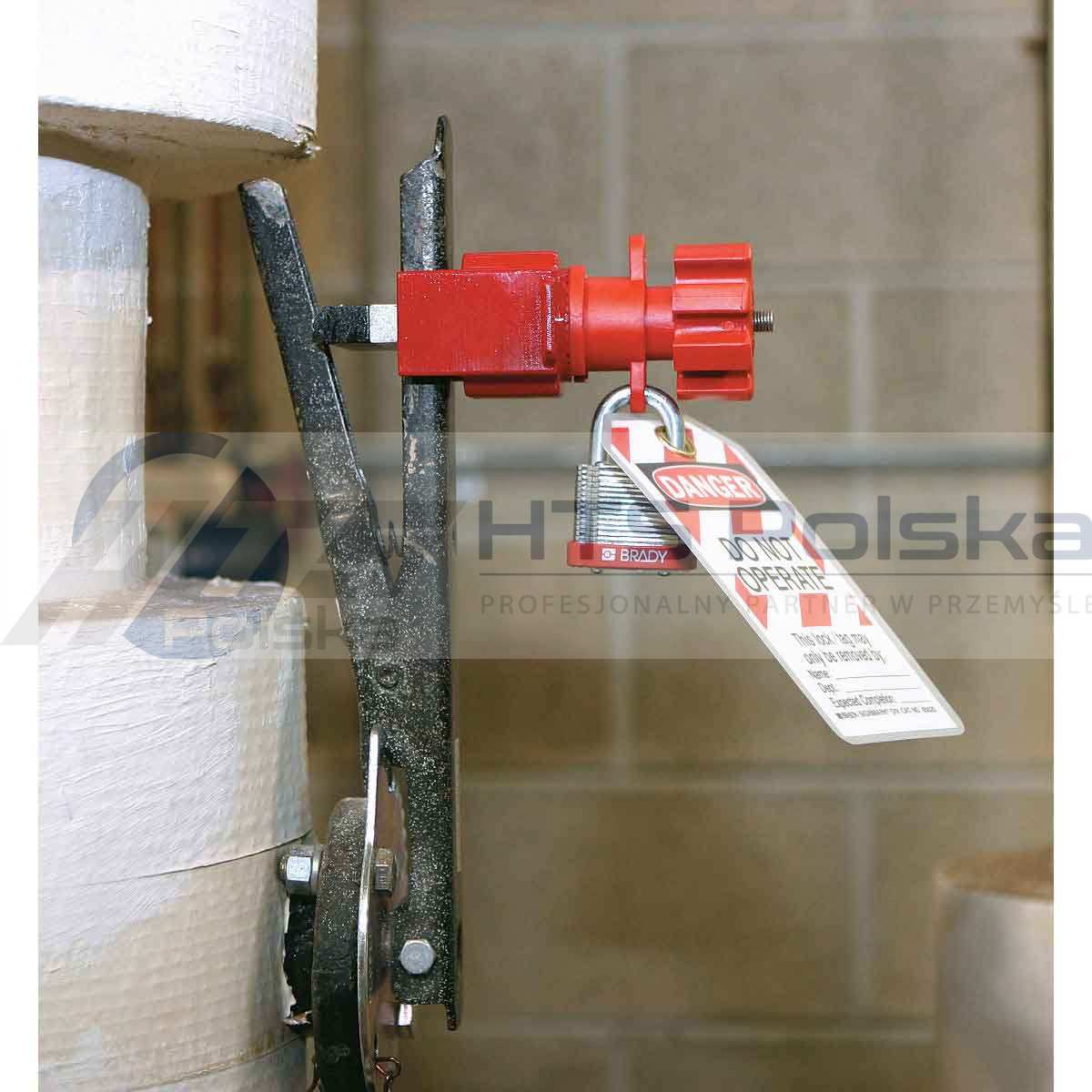

Jednostka podstawowa blokuje zawory motylkowe, gdzie aby otworzyć zawór trzeba nacisnąć spust na rączce zaworu.

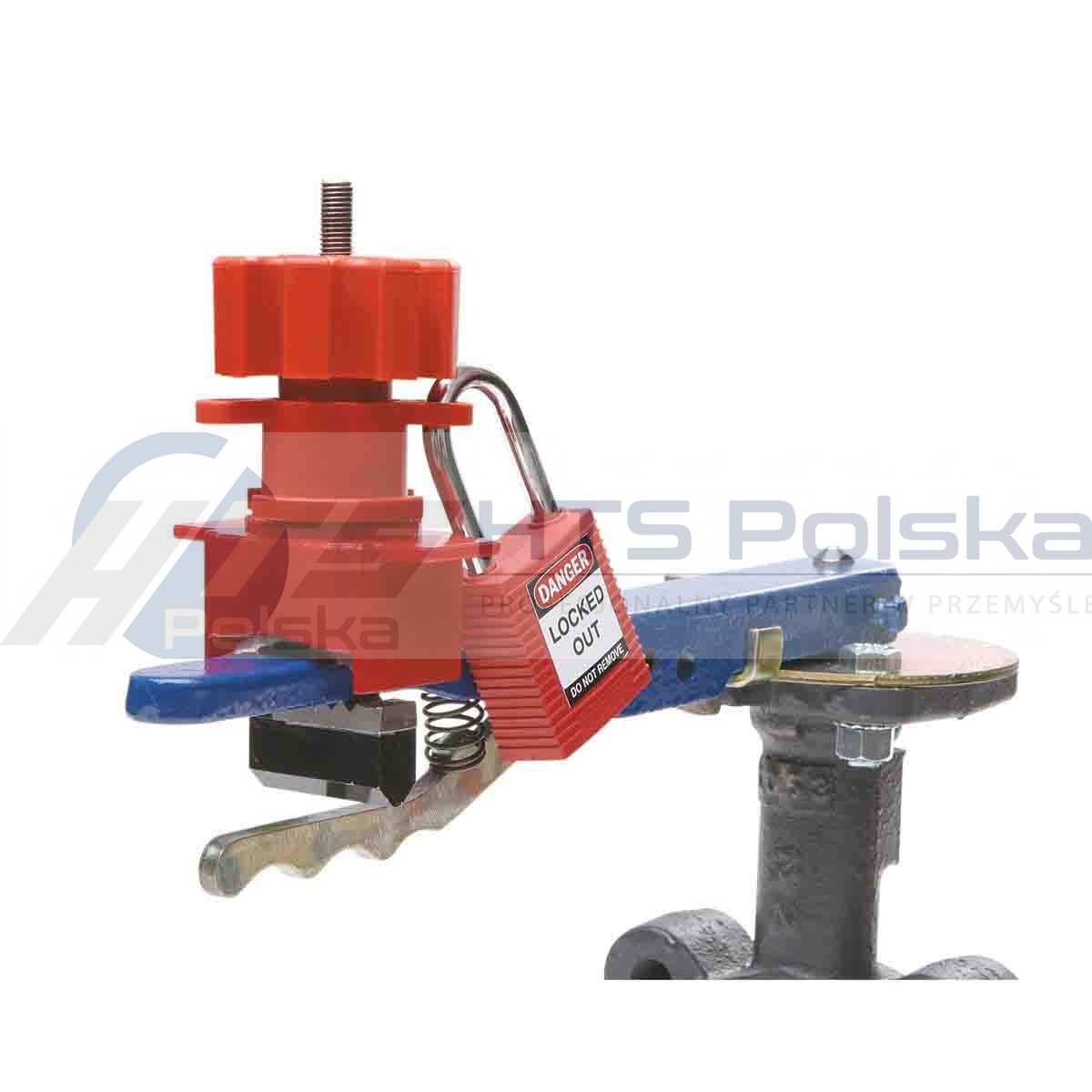

Aby zablokować zawory kulowe należy dodać do jednostki podstawowej ramię blokujące.
Urządzenie to daje możliwość unieruchomienia zaworu w pozycji zamkniętej lub otwartej.
Ramię blokujące jest nastawne, dzięki czemu można zablokować małe i duże zawory kulowe.

Materiał: stal nierdzewna, wzmocniony nylon.

Odporność: na uderzenia, działanie chemiczne i korozję.

Rozmiar: 74,00 mm (szerokość) x 160,00 mm (wysokość).

Szerokość ząbków ok.: 20,00 mm.

Długość ramienia blokującego UVL-004K - 193,00 mm.

Wysokość ramienia blokującego UVL-004K - 175,00 mm.

Maksymalna śr. kabłąka kłódki: 7 mm

Minimalny prześwit (wysokość) kabłąka kłódki : 20 mm.

Wytrzymałość: od -20 °C do 120 °C.

Maksymalna grubość rączki zaworu: 19,00 mm

Maksymalna szerokość rączki zaworu: 23,00 mm

Film pokazujący zastosowanie uniwersalnej blokady do zaworów kulowych i motylkowych UVL-201K

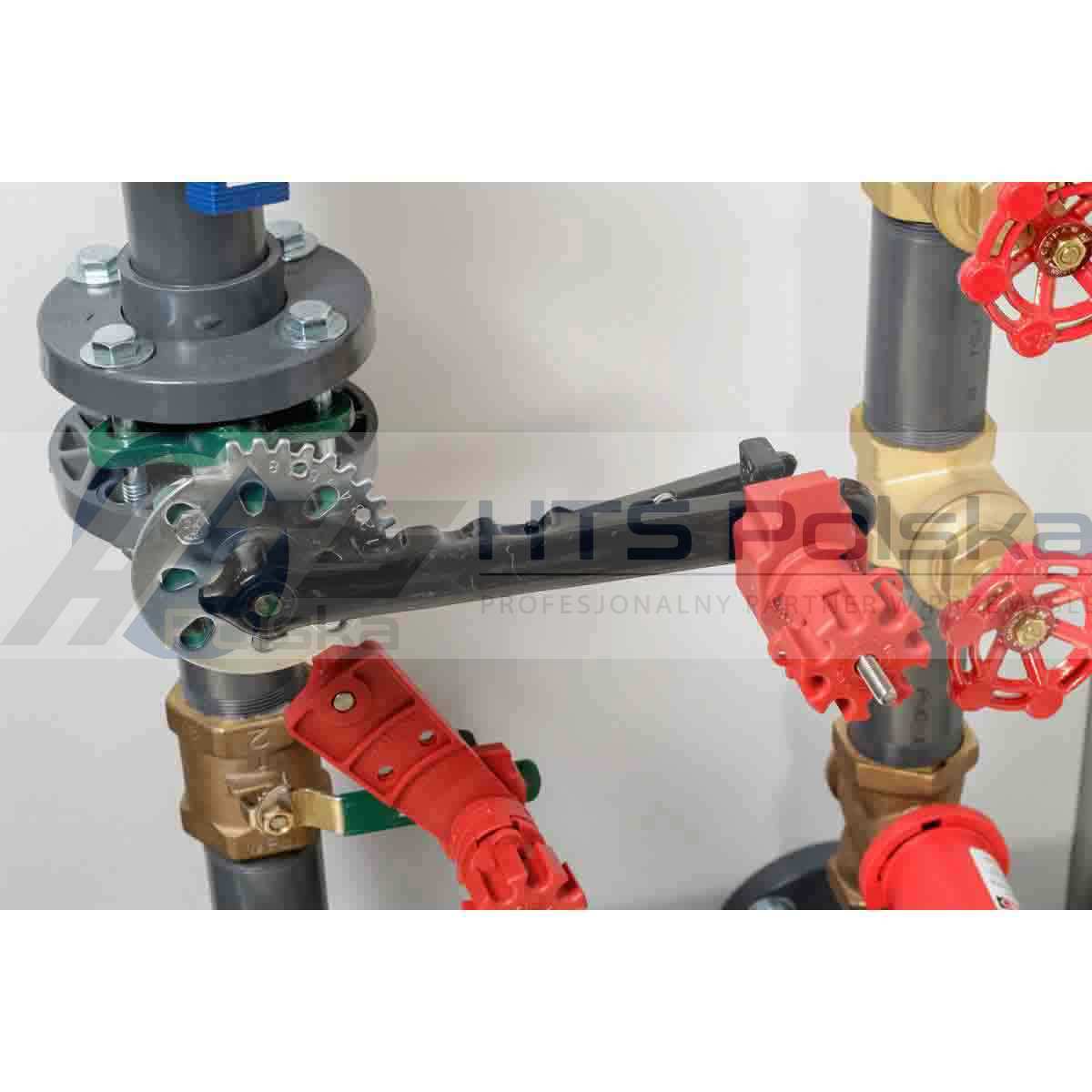

Blokując zawory motylkowe możemy stosować jednostkę podstawową blokady UVL, a następnie aby zablokować zawory kulowe do jednostki podstawowej dodajemy ramię blokujące blokady UVL.
