Uniwersalna blokada zaworów kulowych UVL-301K - DUŻA BAZA + RAMIĘ BLOKUJĄCE + linka (opcjonalnie)

Blokada lockout - blokada zaworów UVL-301K (baza + ramię)

Uniwersalna blokada zaworów do systemu Lockout Tagout posiada modułową konstrukcję, dlatego też jest jednym z najbardziej uniwersalnych narzędzi Lockout Tagout.

Blokada posiada szerokie możliwości zastosowania, ponieważ skutecznie blokuje zawory kulowe i motylkowe.

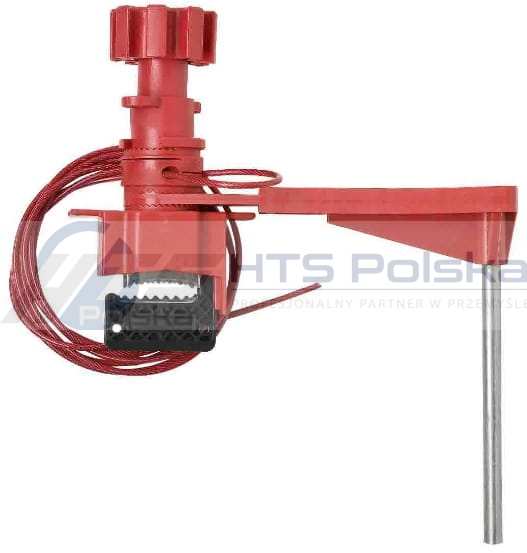

Blokada do systemu LOTO UVL-301K składa się z:

• jednostki podstawowej DUŻEJ (UVL-002K) oraz
• regulowanego ramienia blokującego (UVL-004K) (lub dwóch ramion blokujących - opcjonalnie - UVL-301K-2)
• linki - (UVL-005K) - opcjonalnie (do dokupienia).

Jednostka podstawowa blokuje zawory motylkowe, gdzie aby otworzyć zawór trzeba nacisnąć spust na rączce zaworu.

Aby zablokować zawory kulowe należy dodać do jednostki podstawowej ramię blokujące.
Urządzenie to daje możliwość unieruchomienia zaworu w pozycji zamkniętej lub otwartej.
Ramię blokujące jest nastawne, dzięki czemu można zablokować małe i duże zawory kulowe.

Materiał: stal nierdzewna, wzmocniony nylon.

Odporność: na uderzenia, działanie chemiczne i korozję.

Rozmiar: 92,00 mm (szerokość) x 164,00 mm (wysokość)

Szerokość ząbków ok.: 40,00 mm.

Maksymalna śr. kabłąka kłódki: 7 mm

Minimalny prześwit (wysokość) kabłąka kłódki : 20 mm.

Długość ramienia blokującego UVL-004K - 193 mm.

Wysokość ramienia blokującego (nóżki) UVL-004K - 175 mm.

Wytrzymałość: od -20 °C do 120 °C.

Maksymalna grubość rączki zaworu: 27,94 mm

Maksymalna szerokość rączki zaworu: 39,00 mm

Film pokazujący zastosowanie uniwersalnej blokady do zaworów kulowych i motylkowych UVL-301K

Blokując zawory motylkowe możemy stosować jednostkę podstawową blokady UVL, a następnie aby zablokować zawory kulowe do jednostki podstawowej dodajemy ramię blokujące blokady UVL.
